Beispiel für gemeinsames Dateiformat
Die im obigen Beispiel aufgeführten Felder resultieren in einer Übergabedatei, deren Inhalte wie folgt aussehen. Das Dateiformat für Import und Export ist hier gleich.
Importdatei
"Artikelnummer";"Bezeichnung";"Position";"Vorgang";"tg";"te";"Einheit"
"4711";"Artikel 1";10;"Einspannen";;;
"4711";"Artikel 1";20;"Fräsen";;;
"4711";"Artikel 1";30;"Ausspannen";;;
Exportdatei
"Artikelnummer";"Bezeichnung";"Position";"Vorgang";"tg";"te";"Einheit"
"4711";;10;"Einspannen";10,0;11,0;HM
"4711";;20;"Fräsen";20,0;22,0;HM
"4711";;30;"Ausspannen";30,0;33,0;HM
Da sowohl für den Import als auch für den Export das gleiche Dateiformat verwendet wird, bleiben beim Import die Zeitfelder, beim Export das Beschreibungsfeld leer.
Bespiel für getrenntes Dateiformat
Importdatei
"Artikelnummer";"Bezeichnung";"Position";"Vorgang";
"4711";"Artikel 1";10;"Einspannen"
"4711";"Artikel 1";20;"Fräsen"
"4711";"Artikel 1";30;"Ausspannen"
Exportdatei
"Artikelnummer";"Position";"Vorgang";"tg";"te";"Einheit"
"4711";10;"Einspannen";10,0;11,0;HM
"4711";20;"Fräsen";20,0;22,0;HM
"4711";30;"Ausspannen";30,0;33,0;HM
Beispiel für getrenntes Dateiformat mit Satzkennzeichen
A;"Bereich 1"
S;"a001";"Artikel 1"
D;"Zeile 1: Beschreibung von Artikel 1"
D;"Zeile 2: Beschreibung von Artikel 1"
U;"Benutzerfeld 1";"Wert 1";"Beschreibung für Benutzerfeld 1"
U;"Benutzerfeld 2";"Wert 2";"Beschreibung für Benutzerfeld 2"
U;"Benutzerfeld 3";"Wert 1";"Beschreibung für Benutzerfeld 3"
T;"s001";"Stückliste 1";"Zeile 1";11;21
T;"s001";"Stückliste 1";"Zeile 2";12;22
T;"s001";"Stückliste 1";"Zeile 3";13;23
D;"Beschreibung von Stückliste 1"
T;"s002";"Stückliste 2";"Zeile 1";11;21
T;"s002";"Stückliste 2";"Zeile 2";12;22
C;"10";"AVO";10;HM
D;"Zeile 1: Beschreibung von AVO 10"
D;"Zeile 2: Beschreibung von AVO 10"
T;"s003";"Stückliste 3";"Zeile 1";11;21
C;"20";"AVO";20;HM
T;"s004";"Stückliste 4";"Zeile 1";11;21
T;"s004";"Stückliste 4";"Zeile 2";12;22
T;"s004";"Stückliste 4";"Zeile 3";13;23
T;"s004";"Stückliste 4";"Zeile 4";14;24
S;"a002";"Artikel 2"
D;"Zeile 1: Beschreibung von Artikel 2"
C;"10";"AVO";10;HM
R;"a001-0";"Artikel 1"
Diese Daten werden nach dem Import im Arbeitsplan-Navigator wie folgt angezeigt:
Es wurde der Bereich Bereich 1 definiert.
Die Arbeitspläne Artikel 1 und Artikel 2 wurden an den Bereichsordner angebunden. Die Vorgänge AVO 10 und AVO 20 wurden an Ordner Artikel 1 angebunden.

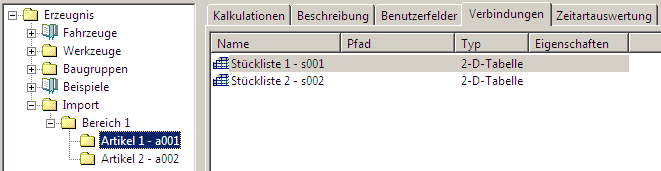

Die Tabellen Stückliste 1 und Stückliste 2 wurden an den Arbeitsplan Artikel 1 angebunden.
Die Beschreibungen wurden in den Arbeitsplan Artikel 1 eingetragen.

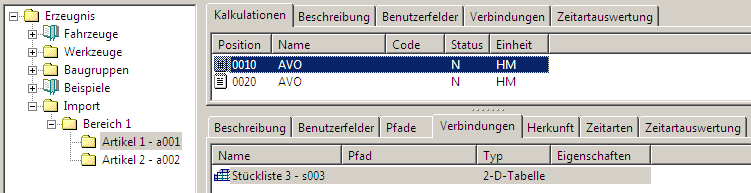

Die Tabelle Stückliste 3 wurde an Arbeitsvorgang AVO 10 angebunden.

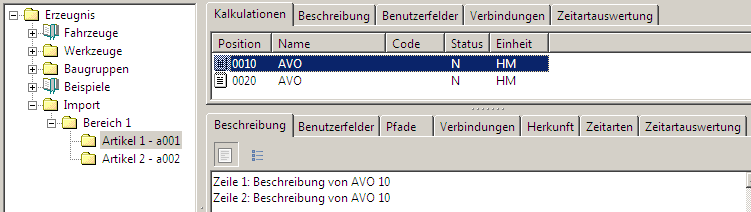

Die Beschreibungen wurden in den Arbeitsvorgang AVO 10 eingetragen.
Materialimport
M;"#code=L2-3";"Material 123";"m123"
M;"#code=L2-3";"Material 124";"m124"
M;"#code=L2-3";"Material 456";"m456"
M;"#code=L2-3";"Material 789";"m789"
M;"#date";"Material 125";"m125"
M;"#DMY";"Material 126";"m126"
M;"#YMD";"Material 127";"m127"
M;"#time";"Material 128";"m128"
M;"#HMS";"Material 129";"m129"
M;"#HM";"Material 130";"m130"
M;"#name=L3,code=R3";"Material 140";"m140"
|
